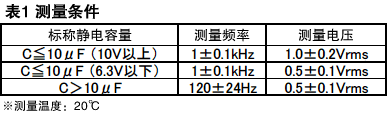

使用LCR測量儀對高誘電率型村田陶瓷電容器進行測量時，有時無法得到與標稱靜電容量相同的值。高誘電率型村田陶瓷電容器的靜電容量，會隨著溫度、電壓(AC、DC)、頻率及時間的變化而發生變化，因此，為了得到標稱靜電容量，需要按照下表1. 日本工業標準 JIS C 5101-1-1998年靜電容量(4.7項)中規定的測量條件實施測量。

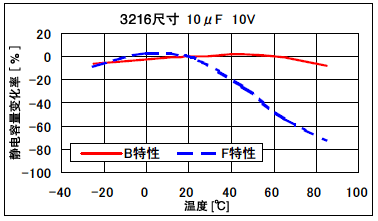

圖1.溫度特性 ※靜電容量隨著溫度的變化而發生變化。

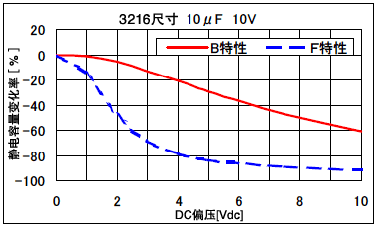

圖2.DC偏壓特性 ※靜電容量隨著不同的DC偏壓而發生變化。

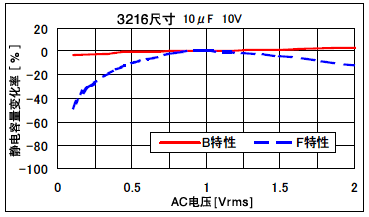

圖3.AC電壓特性 ※靜電容量隨著不同的AC電壓而發生變化。

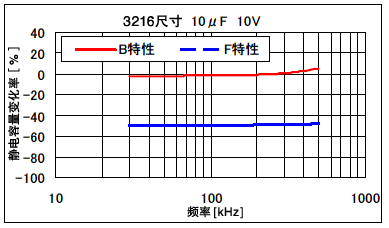

圖4.頻率特性 ※靜電容量隨著不同的頻率帶而發生變化。

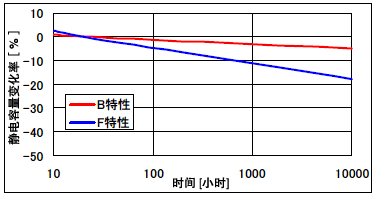

圖5.老化特性 ※靜電容量隨著時間變化而發生變化。
如上所述，高誘電率陶瓷電容器的靜電容量會隨著溫度、電壓(DC、AC)、頻率和時間的變化而發生變化。測量靜電容量時，需要按照上述規定的測量條件實施測量。此外，在設計電路時，使用前需充分考慮到相應的使用環境條件下的陶瓷電容器的特性。
更詳細的信息

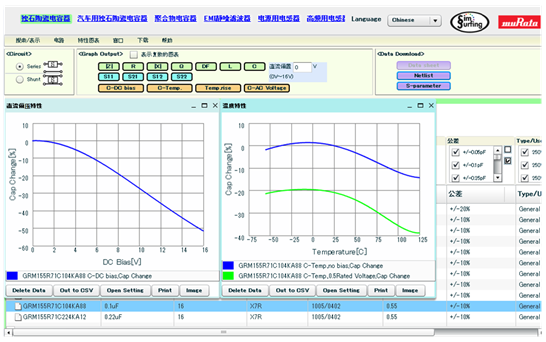

可以通過軟件來確認偏壓特性、溫度特性以及頻率特性。(SimSurfing)
